白玻璃制备标准 承德人和矿业

超白玻璃是一种超透明低铁玻璃，也称低铁玻璃、无色玻璃、高透明玻璃，其玻璃成分中的铁含量不大于150ppm，透光率可达92%以上。作为一种新材料，超白玻璃在太阳能光伏产业、高档轿车、高级建筑、高档园艺建筑和高档家具等方面应用前景广阔。

01超白玻璃分类

　　按照工艺不同，可以分为超白压延玻璃和超白浮法玻璃。

（1）超白压延玻璃：利用压延工艺生产的超白玻璃，可以分为太阳能超白压延玻璃（太阳能基板玻璃）和超白透明平板玻璃。

优点：超白压延玻璃拥有高太阳能透过率、低吸收率，高反射率，高强度，耐太阳紫外线的辐射而透光率不下降等特性。

（2）超白浮法玻璃：利用浮法工艺生产的超白玻璃，是一种高品质、多功能的新型高档玻璃品种，具有晶莹剔透、高档典雅的特性，有玻璃家族“水晶王子”之称。

优点：超白浮法玻璃的透明度、透光率、强度、平整度及自爆率等都优于普通玻璃，另外还可应用于制作薄膜电池，比多晶硅电池成本低，也适合做建筑外墙。

02超白玻璃对生产原料要求

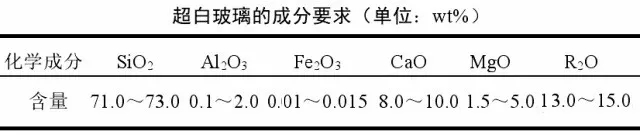

　　为了达到超白玻璃的使用要求，工业上对超白玻璃的成分有严格规定。

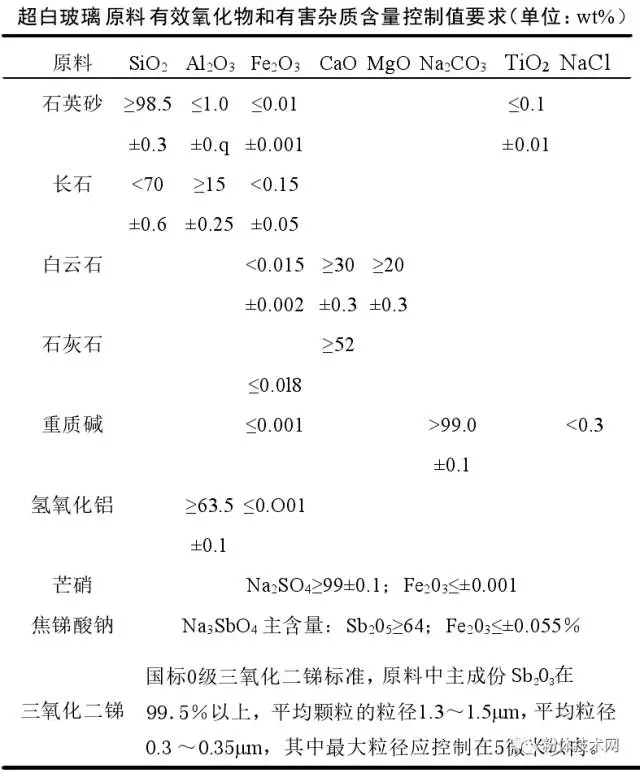

　　超白玻璃生产原料主要有石英砂、长石、白云石、石灰石、重质碱、氢氧化铝、芒硝、焦锑酸钠和三氧化二锑等，其对原料的各种含量百分比要求很严格。


03超白玻璃对原料石英砂要求

　　这里我们重点说一下超白玻璃对原料石英砂的要求。超白玻璃生产用石英原料有天然石英砂、石英砂岩、石英岩和脉石英等，其中SiO2含量一般为71.0%-73.0%。

（1）铁含量要求

　　在生产过程中，当铁含量超过一定的范围时，不仅会使其透光性能大大降低，在石英砂熔制过程中，含铁氧化物还会吸收其产生的热辐射，导致玻璃液上、下层之间产生明显的温度梯度，造成玻璃液对流困难，使熔制和澄清难度大大增加。因此，在主要原料设计上，要重点考虑引入SiO2的石英砂的铁含量。
　　超白玻璃用石英砂对铁含量的要求一般是：ρFe2O3≤150×10-6，ρFe≤80×10-6。

（2）粒度要求


04超白玻璃应用领域

　　近几年，国家鼓励并支持绿色环保新能源，太阳能光伏产业迅速崛起，超白玻璃作为太阳能电池封装玻璃和电极玻璃基片，由于具备高透过率和高光电转变换效率，在光伏发电装置中发挥极大的作用。
　　另外，超白玻璃的自爆率仅为万分之一左右远比普通玻璃（自爆率为千分之三左右）低得多，特别适用于重要建筑和高层楼房中，如北京奥运会的“鸟巢”，“水立方”体育场馆等。

转载于：中国粉体技术网
