粘土化学组成测定的意义

1、可以作为鉴定粘土的矿物组成的参考。当粘土中的杂质含不多，主要是由一种粘土矿物组成时，常可根据粘土的化学组成来初步估计其主要粘土矿物的种类。如苏州土的化学成分为SiO2 46.2%，Al2O3 38.96%，Fe2O3 0.22％，CaO 0.38％，MgO痕量，K2O、Na2O痕量，灼减14.40％，其化学组成与纯高岭石的化学组成（SiO2 46.50％，Al2O3 39.5％，H2O 14%）很接近，则可估计该粘土主要是高岭石矿物，属于高岭土。当粘土的化学组成中碱性杂质较多时，则主要粘土矿物可能是蒙脱石类与伊利石类。若化学组成以摩尔数比来表示，则SiO2/Al2O3或SiO2/R2O3的摩尔数比率在2左右时可能是高岭石或多水高岭石；在3左右时是富硅高岭土，伊利石或则得石，在4左右时是蒙脱石、叶蜡石。

2、可以估计粘土的耐火度的大小。当化学组成中含碱金属，碱土金属和铁的氧化物较多时，说明该粘土所含的杂质较多，则其耐火度就较低、烧结温度也较低。当其含杂质愈少，Al2O3含量高，则其耐火度或烧结温度也高。

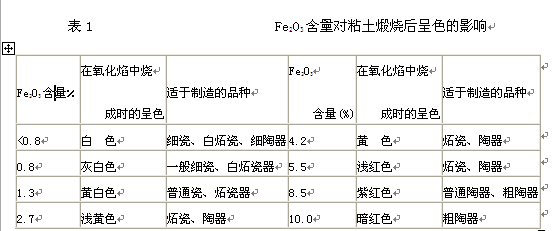

3、可以推断粘土煅烧后的呈色。Fe2O3和TiO2是能引起坯体显色的杂质，随着Fe2O3含量的不同，烧后的粘土可呈不同的颜色，如表1所示。如在还原气氛下进行煅烧，由于有部分Fe2O3被还原成为FeO，则呈色一般为青、蓝灰到蓝黑色，同时降低粘土的耐火度。

4、可以估计粘土的成形性能，从化学组成中来推断粘土中主要粘土矿物的类型可以在一定程度上反映其成型性能。另外，如SiO2含量很高，可说明该粘土中除粘土矿物外，还夹有游离石英。这种粘土的可塑性不会太好，但收缩较小。若在高岭石类粘土中灼烧减量高于14％在叶蜡石粘土中高于5％，在多水高岭土和蒙脱石类粘土中在20％以上，在瓷石中高于8％，则可说明粘土中所含的有机物或碳酸盐过多，这种粘土其烧成收缩必然较大，在使用时应在配料和烧成工艺上要考虑解决。

5、可以推断粘土在烧结过程中产生膨胀或气泡的可能性。粘土中的Na2O和K2O，一般存在于云母，长石和伊利石矿物中，也有可能以钠、钾的硫酸盐存在。当以云母状态存在时，它的矿物化合水是在较高温度下（1000℃以上）排出的。这是引起粘土膨胀的一个原因。

粘土中的CaO、MgO往往是以碳酸盐或硫酸盐的形式存在，如含量多、在煅烧时有大量CO2、SO3等气体排出，操作不当时容易引起针孔和气泡。
